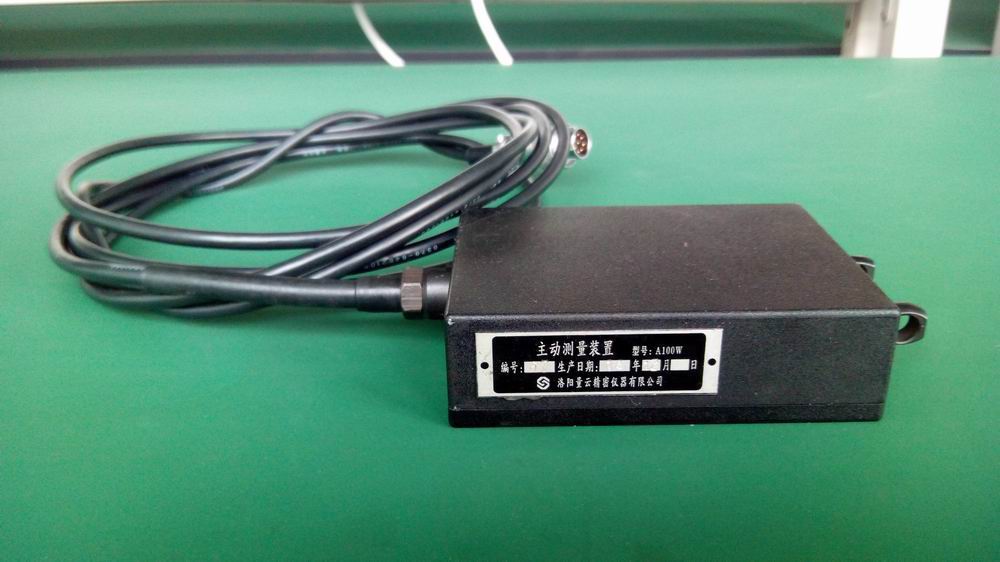

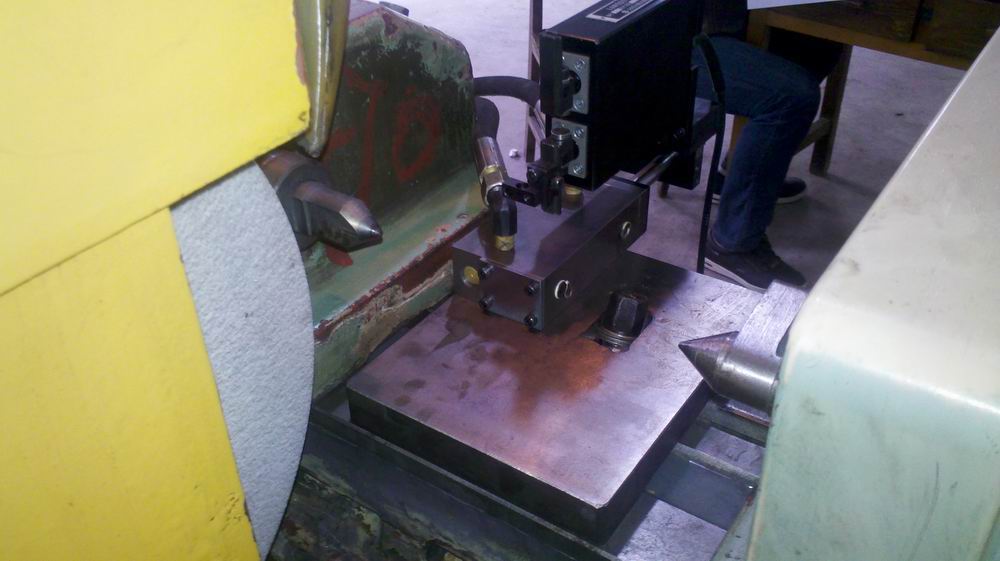

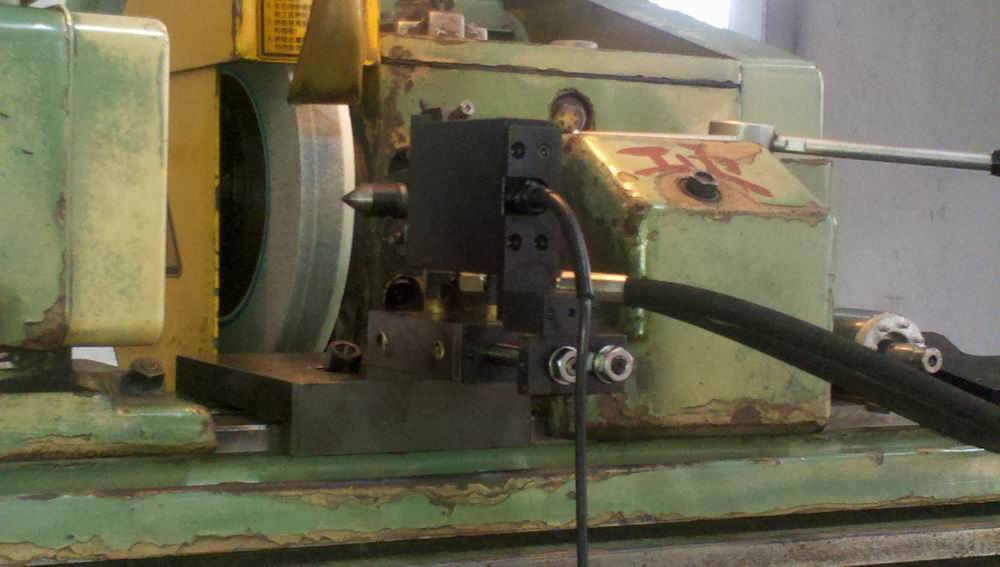

A1OOW外磨主動測量裝置 是 一種高精度的外徑測量傳感器。 可與我公司生產的系列主動控制一配套使用?？捎糜诟鞣N外圓磨床在加工中適時 測量被磨削工件的外徑尺寸。基本測量范圍為φ3-φ100mm。具有防水、耐磨、耐碰撞的特點

　　主動測量儀系列產品明細表

　　主動測量儀由三部分組成:

　　一、主動測量裝置

　　主動測量裝置就是直接接觸工件，對工件尺寸進行測量，并將工件的機械尺寸轉換成電信號的機械機構。

　　我公司目前生產的主動測量裝置有如下品種

　　1、A系列主動測量裝置

　　A系列主動測量裝置采用了模塊化結構設計，用一組標準零件可以組裝出多個產品。主動特點是耐撞擊。

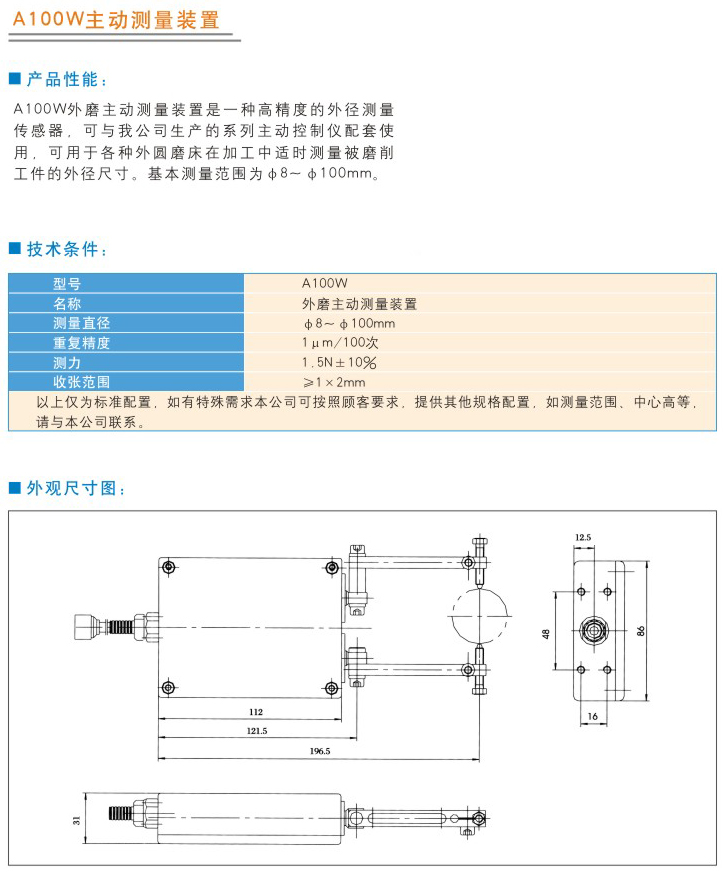

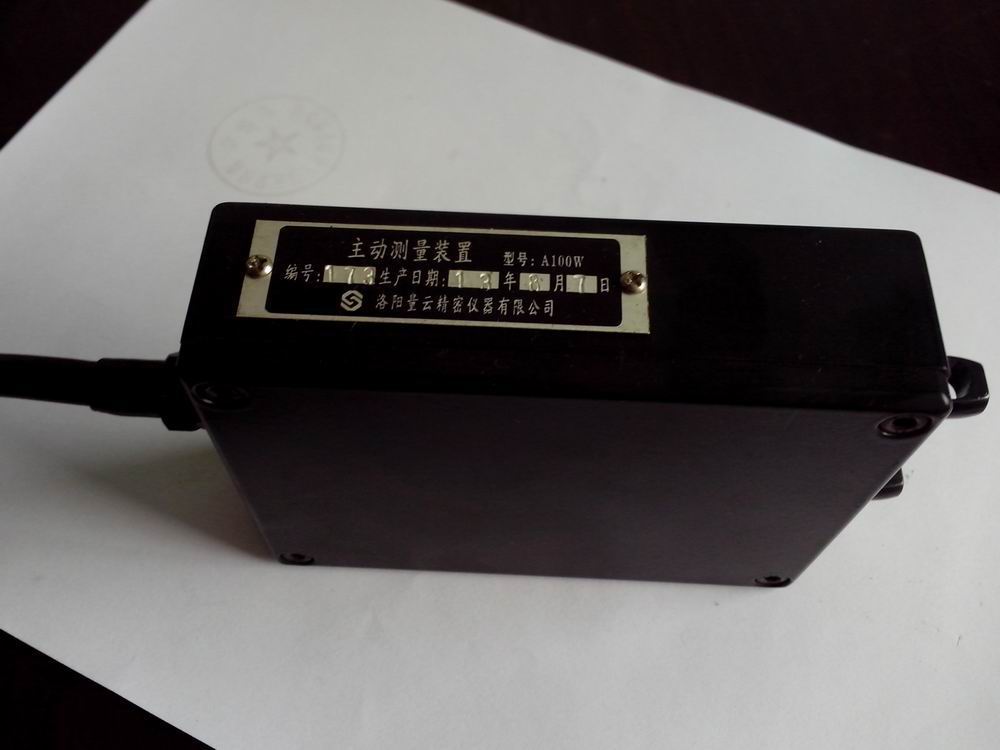

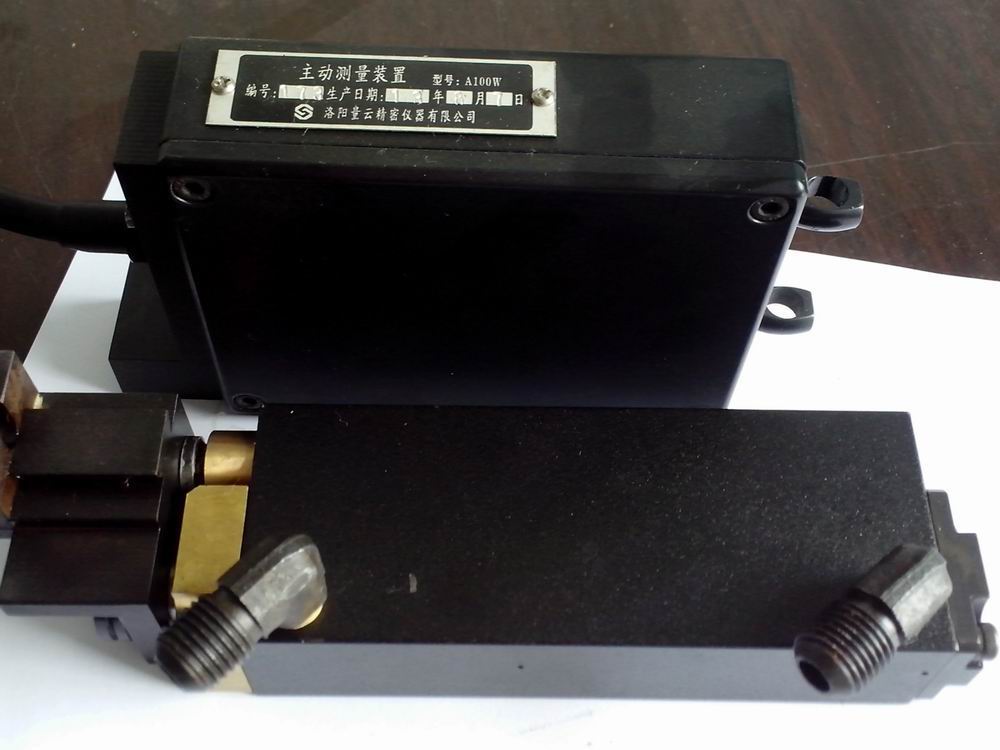

　　1。1 A100W 外磨主動測量裝置

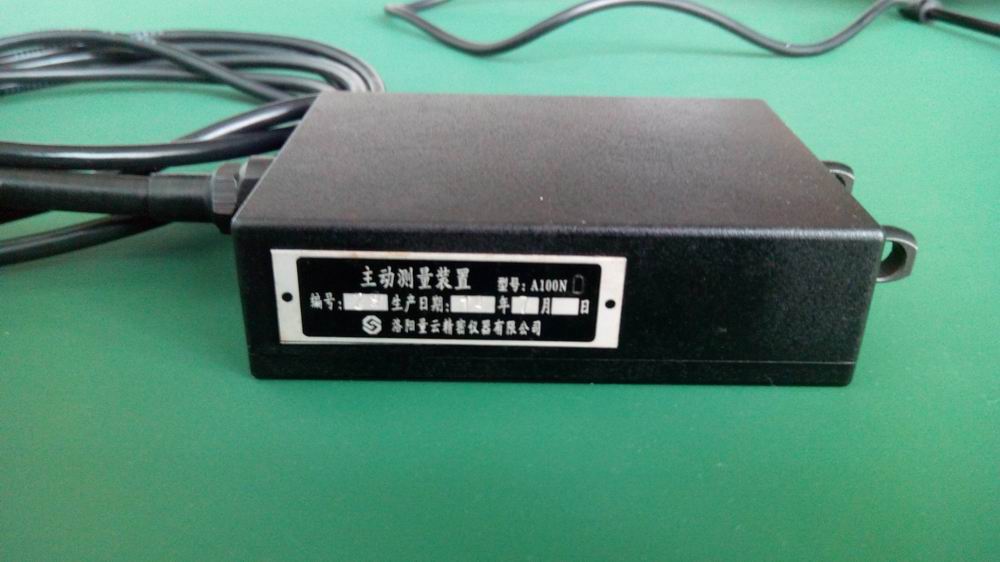

　　1。2 A100N 內磨主動測量裝置

　　1。3 A100WD 外磨斷續表面主動測量裝置，與A100W基本相同，只是增加一個阻尼板。并在測量裝置內灌注阻尼硅油。

　　1。4 A100ND 內磨斷續表面主動測量裝置。

　　1。5 A300 單點主動測量裝置。可用于外圓、內孔、端面、平面等各種場合。

　　1。6 A300D 大收張單點主動測量裝置。

　　2、C系列主動測量裝置

　　C系列主動測量裝置采用片簧鉸鏈結構，特點是精度高，結構簡單。

　　2。1 C100W 高精度外磨主動測量裝置

　　2。2 C100N 高精度內磨主動測量裝置，C100N內磨主動測量裝置采用了自保持式電磁鐵，發熱量小，長時間工件時漂移小。

　　2。3 C300 高精度單點主動測量裝置。

　　3、B100N主動測量裝置

　　這是一款未完善產品。是仿無錫的產品。

　　4、其它主動測量裝置

　　4。1 CD-30單點主動測量裝置。這是一款仿日本的產品，是當初為東升公司測繪生產的。

　　4。2 CD-124 軸向式主動測量裝置，與CD-30相同，亦是為東升公司測繪生產的。

　　4。3 HCZ-30 后插式主動測量裝置，用于小孔徑零件的在線測量。

　　5、手動式主動測量裝置

　　這一系列產品主要用于手動式磨床，有兩個品種，

　　5。1 ZDK-150系列外磨主動測量裝置，分5—50、50—75、75—100、100—150四個規格

　　5。2　ZDK-150F外磨主動測量裝置。這地款測量裝置的特點是寬度小(7mm)，測量范圍寬（15-100).特別適于曲軸加工。

　　二、主動控制儀

　　主動控制儀亦稱主動測量儀，是將主動測量裝置發出的工件尺寸信號進行放大、顯示并對磨削過程進行控制的儀器。

　　我公司目前已生產、在生產、在研制的主動測量儀有如下品種：

　　1、L100主動測量儀，指針顯示。這一款量儀是我公司***代產品，現已準備停產。

　　2、L6主動測量儀，指針顯示。這款產品是為手動式主動測量裝置配套的，其特點是只有兩個控制信號，且控制信號只顯示不輸出。

　　3、L8主動測量儀，指針顯示。這款產品是L100的升級產品。其特點是顯示表頭加大，外形尺寸及功能接近馬波斯E9。

　　4、L9主動測量儀，指針顯示。L8的增強型，除L8各項功能外，增加了零位補償功能。

　　5、L1000主動測量儀，指針顯示。L100的增強型，具有零位補償功能。L9推出后，已經停產。

　　6、S200主動測量儀，數字、電子柱顯示。

　　7、S200D主動測量儀，數字、電子柱顯示。有斷續表面測量功能。有內、外兩種規格。

　　8、S300端面外圓主動測量儀，數字、電子柱顯示。可以帶端面、外徑兩個測量裝置。

　　9、S1000智能式主動測量儀。液晶屏顯示，鍵盤輸入。通過軟件編程可以完成各種復雜要求。正在開發中。
